VOCs废气集气罩的风量计算 | 附常见无组织VOCs收集方法

设计原理

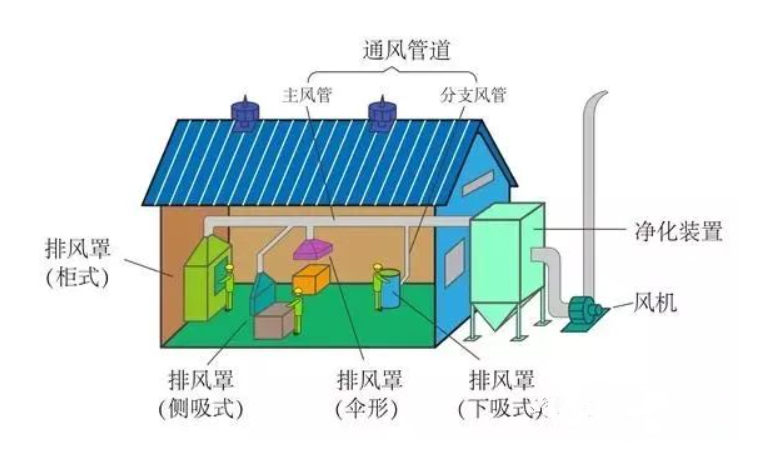

集气罩的形式，根据产生废气源的设备、工作环境的要求不同，可以是多种多样的，但无论是哪种形式的集气罩在设计时都应该遵循“通、近、顺、封、便”的原则。

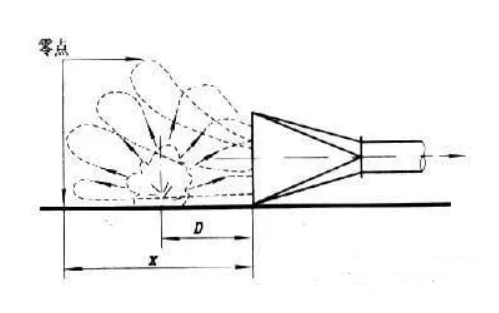

通：就是废气能畅通地被吸走。通常物料从高处落地时，会向四面散发，此时，废气的散发速度称为飞扬速度。物料落点处的废气飞扬速度最大。随着废气散发距离的增加，达到一定距离后，其散发速度为零。当废气散发速度较大时，不容易被捕集。而散发速度达到零时，废气被捕集就容易得多了。速度达到零点的那一点称为控制点，控制点到集气罩口的距离为x，废气源至集气罩口的距离为D，如下图所示。

在实际工作中，为有效捕集废气，应根据废气源周围空气运动的速度、废气的有害程度，使集气罩在该处造成一个吸收速度(称为控制风速)。要在废气源点造成一定的控制风速，必须有相应的罩口风速(罩口面风速)。对一定形式的集气罩，风量愈大，罩口风速愈大，控制风速也愈大，废气就容易被捕集。
近：就是集气罩要尽量靠近废气源。
顺：在生产中，必须在顺着废气飞溅的方向设置罩口正面对着含尘气流的集气罩，使集气罩充分利用含尘气流的动能，以提高捕集效果。
封：就是在不影响操作和生产的前提下，集气罩应尽可能将废气源包围起来。这样有利于用较少的抽风量达到收尘效果。
便：就是集气罩的结构设计应便于操作，便于检修。
通、近、顺、封、便这五个方面是一个整体，不可分割，但也常常发生矛盾，尤其是近、顺、封与便更是常发生矛盾。当集气罩和废气源设置太近时，操作往往不方便。所以，设计过程也是正确处理这些矛盾的过程。
本篇主要讲述VOCs废气集气罩的风量设计。

密闭罩及通风柜的风量按式(1)计算。
